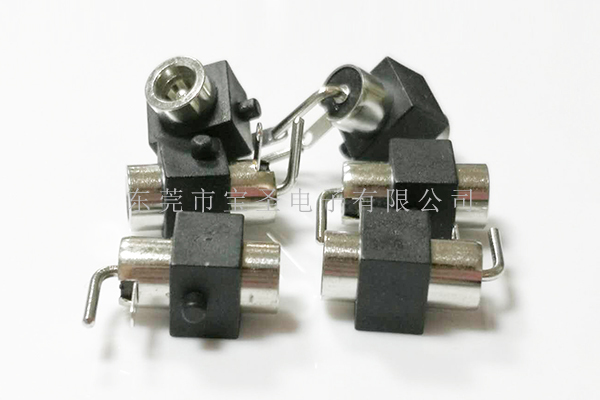

DC電源插座主要包括有插接端子、殼體及塑膠體，一種改進的直流電電源插座。該插座本體內所設的插接端子一側切設為可防止插接端子旋轉的平面體，該平面體與塑膠體內相對邊的平面體固定，該插接端子上繞設有溝槽

一固定叉片側邊設的凹槽嵌入溝槽相互結合，該插座本體外設有該殼體，殼體兩側各設有夾片，該夾片向內推擠夾固該塑膠體穩定固定，該塑膠體內設有一缺槽，一導電端子及一導電彈片鑲嵌入該缺槽，當電源接頭頂推導電彈片狀態下，該導電彈片接觸導電端子;具有啟閉的開關作用，以達到穩固的目的及良好導電安全的功效，而具實用性。

在連接時，首先要考慮到電路情況，當前絕大多數的電路是以NPN極性元件為主的主體電路，該電路是以電源負極為公共接地的，因此這些電器設備的DC接口是以負極為地端的，所以電源插頭的外套應是接電源負極的。

步驟一、先用試電筆找出火線，關掉DC電源插座；

步驟二、將火線接入開關2個孔中的一個，再從另一個孔中接出一根2.5MM2絕緣線接入下面的插座3個孔中的L孔內接牢；

步驟三、找出零線直接接入插座3個孔中的N孔內接牢；

步驟四、找出地線直接接入插座3個孔中的E孔內接牢；

DC插座應用：
1.影音產品：MP3、MP4、DVD.音響；

2.數碼產品：數碼相機、數碼攝像機等；

3.遙控器：車輛、點卷門、家庭防盜產品之遙控器；

4.通訊產品：手機、車載話機、電話機、樓宇設備、PDA等；

5.家用電器：電視機、微波爐、電飯煲、電風扇、電子人體秤、電子脂肪秤、電子廚房秤等；

6.安防產品：可視對講機、監視器等；

7.玩具：電子玩具等；

8.電腦產品：攝像頭、錄音筆等；

9.健身器材：跑度機、按摩椅等；

10.醫療器材：血壓計、體溫計、醫院呼叫系統等。

DC插座技術指標：
1、接觸電阻：Contact Resistance ≤0.03mmΩ

2、額定負荷：Rated Load 30V DC 0.5A

3、絕緣電阻：Insulation Resistance ≥100MΩ

4、插拔力：Insertion and Extraction Force 3N~30N

5、耐壓：Withstand Voltage 500V，AC/min 電器壽命：Life 5000次

6、溫度范圍：Temperature -40~+70℃
